Diagrama Unifilar Industrial para Sistemas Elétricos em São Paulo

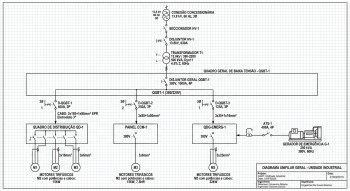

Conhecer a fundo a própria instalação elétrica é o primeiro passo para operar com segurança e planejar qualquer ampliação. É essa visão que o diagrama unifilar industrial para sistemas elétricos em São Paulo entrega: um desenho técnico que representa, em uma única linha, todo o caminho da energia dentro da planta, da entrada de força até os quadros de distribuição e as principais cargas. Ele mostra transformadores, disjuntores, barramentos, proteções e a hierarquia entre eles, servindo de mapa oficial do sistema elétrico para engenheiros, mantenedores e auditores.

Na Grande São Paulo, maior parque industrial do país, esse documento é ainda mais estratégico. Metalúrgicas, indústrias plásticas e fábricas de alimentos do ABC Paulista, de Guarulhos e de Osasco operam com instalações densas, que crescem em camadas ao longo dos anos e nem sempre têm registro atualizado. Um diagrama unifilar industrial para sistemas elétricos em São Paulo bem elaborado organiza essa complexidade, reduz o risco de erro em manobras e sustenta a conformidade com normas como a NR-10, que trata da segurança em instalações e serviços em eletricidade.

O que é o diagrama unifilar e para que ele serve

O diagrama unifilar é a representação simplificada de um sistema elétrico trifásico em uma linha só, o que facilita a leitura sem perder a informação essencial. Nele constam a alimentação, os dispositivos de proteção, as seções de cabos, as potências e a forma como cada circuito se conecta ao conjunto. Na prática, é o documento que responde a perguntas críticas do dia a dia: de onde vem a energia de determinado setor, qual disjuntor protege cada trecho e o que será afetado ao desligar um barramento. Sem ele, qualquer intervenção vira tentativa e erro, com risco para pessoas e para a continuidade da produção. Em plantas que passaram por várias ampliações, é comum encontrar circuitos sem identificação e proteções fora de padrão, e o diagrama é justamente o instrumento que revela essas pendências antes que se transformem em falha ou acidente.

Como é elaborado o diagrama para a indústria

A elaboração começa com o levantamento em campo, conferindo painéis, cargas e proteções reais, e não apenas o que consta em projetos antigos. Esse trabalho de elaboração de diagrama unifilar industrial exige método, porque muitas plantas passaram por reformas sem atualização documental. Depois do levantamento, as informações são consolidadas em um diagrama unifilar elétrico padronizado, legível e pronto para dar suporte a manutenção, projetos de expansão e adequações normativas. Contar com uma empresa de diagrama unifilar com atuação regional agiliza esse levantamento presencial.

Quando o diagrama unifilar industrial para sistemas elétricos em São Paulo se torna indispensável

Há momentos em que o documento deixa de ser desejável e passa a ser obrigatório na rotina de engenharia: adequação à NR-10, projetos de ampliação de carga, instalação de novos equipamentos, auditorias de segurança e laudos elétricos. Um diagrama unifilar industrial para sistemas elétricos em São Paulo atualizado é a base para o prontuário das instalações elétricas exigido pela norma e costuma andar de mãos dadas com o laudo de NR-10 para indústria, que depende desse mapeamento para ser consistente.

O diagrama unifilar é obrigatório pela NR-10?

A NR-10 exige que a empresa mantenha o prontuário das instalações elétricas, e o diagrama unifilar é uma das peças centrais desse conjunto de documentos. Ou seja, manter o desenho atualizado não é apenas boa prática de engenharia: é parte da conformidade legal esperada de uma instalação industrial. Um diagrama desatualizado ou inexistente fragiliza toda a gestão de segurança elétrica da planta.

Com que frequência ele deve ser atualizado?

Sempre que a instalação mudar. Cada nova máquina, quadro, ampliação de carga ou alteração de proteção deve ser refletida no desenho. Tratar a atualização como etapa obrigatória de qualquer obra elétrica evita que o documento perca aderência à realidade, o que é justamente o que o torna útil em uma emergência ou em uma auditoria. O diagrama só cumpre seu papel enquanto espelha fielmente o que existe em campo.

A vantagem de uma equipe próxima da sua planta

O levantamento de campo é a parte mais trabalhosa da elaboração, e é aqui que a proximidade pesa. Uma equipe que atende com facilidade o ABC, Guarulhos e o entorno consegue agendar as visitas rapidamente, conferir painéis in loco e validar o desenho junto à manutenção da fábrica. Para a indústria paulista, que trabalha sob pressão de prazo e de custo, ter esse apoio presencial encurta o tempo até um documento confiável e utilizável no dia a dia. Além do desenho em si, a equipe entrega o arquivo em formato editável, o que facilita as futuras atualizações a cada nova obra elétrica, sem depender de refazer todo o levantamento a partir do zero.

Se a sua indústria precisa colocar o mapeamento elétrico em ordem para operar com segurança e planejar expansões, converse com a Baalke e solicite a elaboração do seu diagrama unifilar. A equipe faz o levantamento e entrega um documento alinhado à sua realidade.
